OB1微流体流量和压力控制器
1 至 4 通道压力和真空微流体控制系统
- 压力和真空控制
通过控制施加给流体的压力精确地控制流体的流速
- 流量控制
与流量传感器配对以实现精准的流量控制
- 压电调控
提供极为准确，快速的流量调节
- 自定义
可选择一至四条通道, 每条通道有五种压力范围可供选择
特点和优势
最先进的微流体流量控制器
不要让实验设备限制您的微流体实验！由科学家为科学家设计的多功能，强大的OB1 MK4压力控制系统可为各种实验提供完美的流量和压力控制。
无论您是需要压力还是真空，低流速还是高流速，短期实验还是长期实验，OB1 MK4都是您进行微流体研究的理想之选。
性价比高：压电技术
Elveflow的OB1 MK4是世界上唯一使用压电调节器的微流体流量控制系统，其流量控制的精确度是市场上其他流量控制器的20倍，速度快10倍。
可自定义&升级：1个模块，最多四个通道，5种压力范围
OB1 MK4可以按照任何您想要的方式进行配置和升级，每个模块最多可以有4个压力和/或真空通道（还可定制更多通道）。
配置流量传感器以达到最快的流量控制

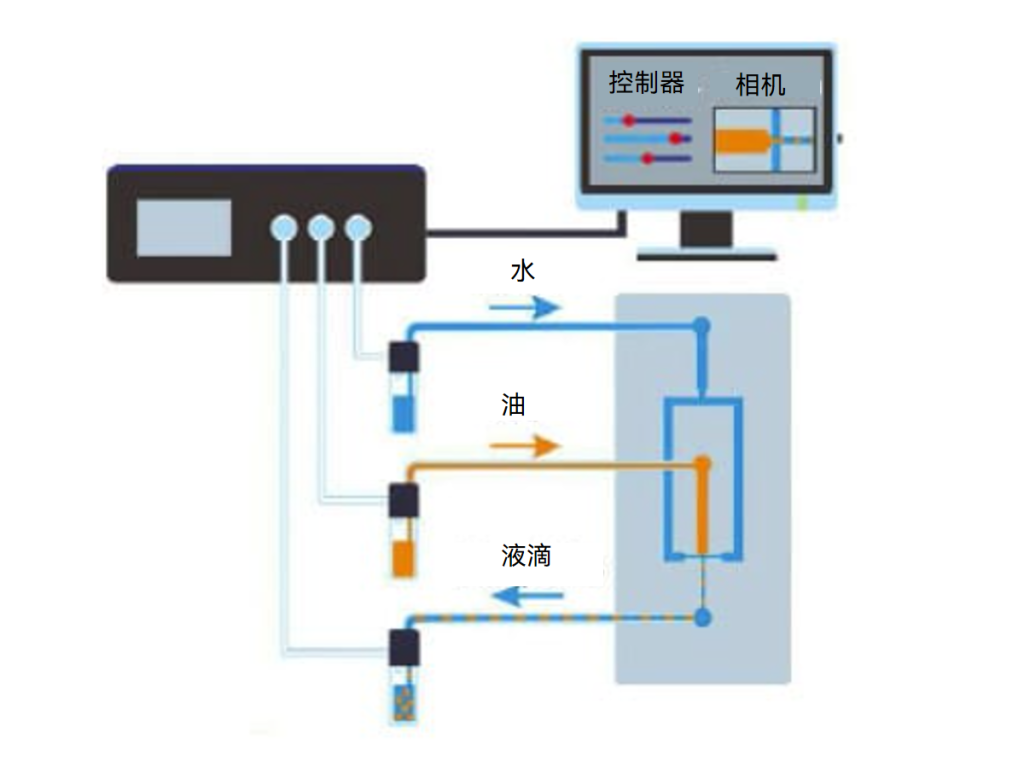

您可以将流量传感器连接到OB1 MK4，从而控制微流控芯片中流体的流量。微流体系统持续地计算需要施加的压力，以维持所需的流速。
ESI操控软件和SDK库
单一、直观的ESI操控软件只需单击几下即可开始，并能进一步实现最复杂和长时间的实验自动化运行。SDK库允许您使用您自己的代码来控制OB1 MK4并且可连入第三方设备。
OEM 版本
OB1 MK4 可在工作台上使用，也可嵌入到您自己的产品中。Elveflow 可为您的每一个研发步骤提供解决方案。 了解我们的 OB1 MK4 OEM 解决方案。
精确的OB1 MK3+ 压力和流量控制系统可广泛应用于微流体，生物，物理，化学各个领域。
独特的性能
● 压力稳定性—满量程的0.005%
● 响应时间—–9 ms
● 压力分辨率—满量程的0.006%
● 建立/稳定时间—–35 ms

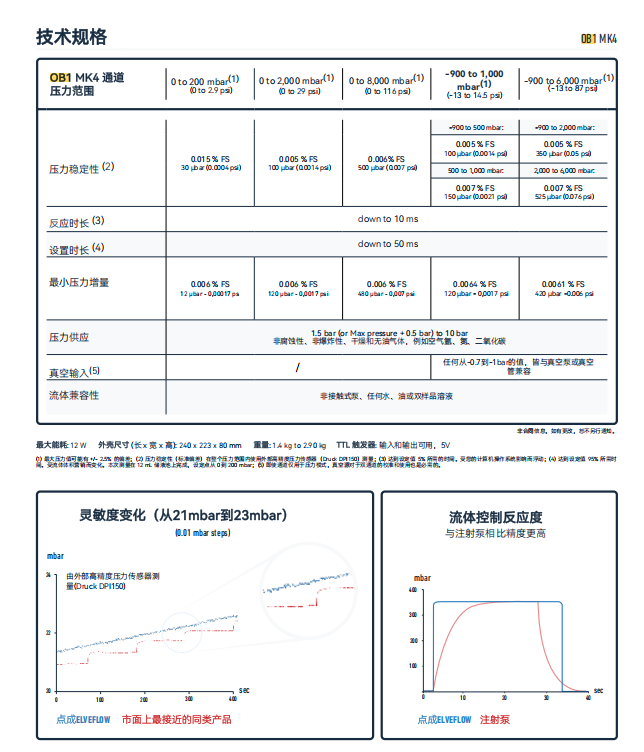

本表概述了 Elveflow® OB1 MK4 压力控制器的主要规格。为了保证质量和性能，我们的所有仪器在组装后都经过独立测试和校准（响应时间、稳定性、可重复性……），并保留所有测试结果。
压力范围
OB1的性能（例如，压力稳定性）与整个操作系统的压力范围息息相关。
为了获得最佳性能，在能够覆盖其实验压力需求的前提下，我们建议用户选择最小压力范围。
PID流量控制环
通过将MFS或BFS流量传感器与OB1配对，您可以使用ESI软件通过输入流量值来直接控制流量。
ESI软件使用PID控制环通过自动调节压力来达到目标流量值。这样做，通过两者的最佳配合，您可以实现快速而精确的（压力驱动型）微流体流量控制。
压力和流量传感器
压力和流量传感器可以直接连接到OB1 MK4，传感器可用于被动模式（仅用于监视）或主动模式（用于调控）。
是的，您需要一个压力源与OB1压力和流量控制系统配合使用。
您可以使用实验室的气源（如果有的话），或者使用压缩空气瓶或空气压缩机。Elveflow为您挑选了一款非常适合OB1的空气压缩机。
如果您的OB1具有真空通道，您则需要一个真空泵配合使用。 Elveflow也提供一种与OB1完美配合的真空泵供您挑选。
ESI是Elveflow专用的软件控制界面，旨在改善实验人员的操作体验。从简单到高级设置再到工作流程自动化，它都可以完美实现。它集和多个模块，将耗时且繁琐的任务变得简单。它配备的SDK库，可允许您使用自己的代码控制Elveflow系统。
ESI控制窗口可实现：
- 视化每个通道的关键参数：
- 设置压力
- 输出压力
- 当传感器连接到OB1时可视化传感器输出结果（如以下屏幕快照所示，第一个通道上显示出流量传感器的输出结果）
- 设置任意压力或流量模式（预定义或自定义）
- 轻松切换到流量控制模式（传感器模式）
- 使用暂停/启动按钮预设每条通道上的参数并同时启动它们
- 借助音序器保存配置以节省时间或使您的工作流程自动化
- 打开图表以可视化并保存数据
- 启动专用模块来简化特定的实验任务
微流体流量控制中压力控制的优势
建立时间短 (小于40 ms)
流量平稳且无脉冲
可处理多达几升液体
可与流量计一起使用对流量和压力进行控制
获得完美设备
直接连接流量传感器
通过ESI操控软件控制流量
通过将MFS或BFS流量传感器连接到OB1 MK4，您可以直接快速且精确地调节微流体流量。ESI软件独特的PID算法将直接读取流量并相应地调整压力，从而快速，准确地达到目标流量。
每个通道有五种压力范围可供选择
选择最适合您需求的压力范围
我们提供多种压力通道，覆盖范围广，最高8000 mbar（116 PSI），最低到-900 mbar（-13 PSI）。选择满足您需求的压力通道。
从一至四条通道中选择，还有更多
您需要多少条通道？

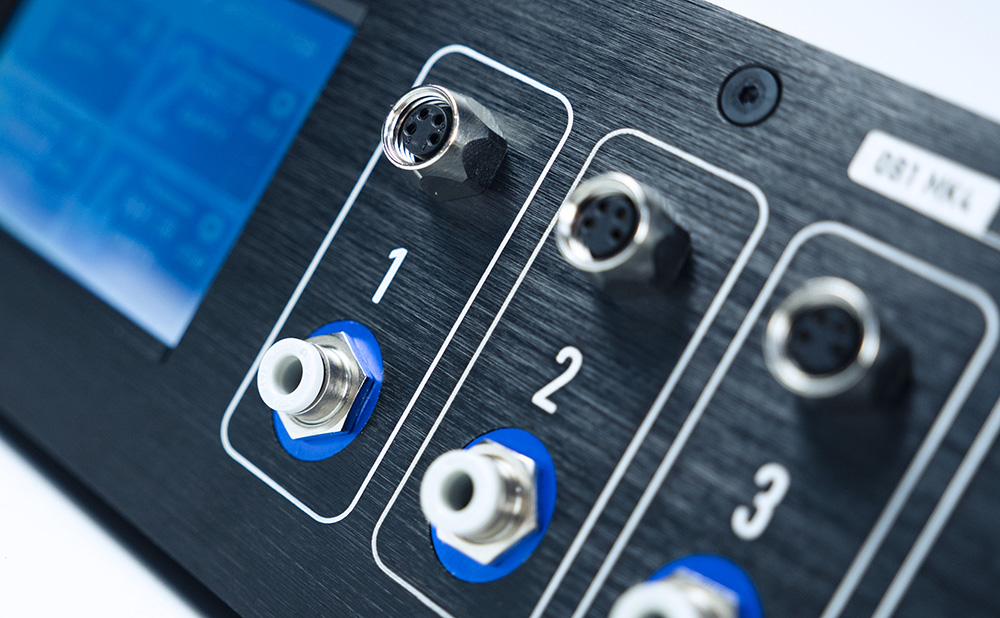

OB1 MK4是一个可最多容纳四条通道的紧凑型模块(压力和/或真空状态下)。每个模块都可以随时升级，添加或更改通道。您可以在一台计算机上任意控制多个通道。
