革命性的绝对测量技术
OxiplexTS 能够对组织中的含氧血红蛋白和脱氧血红蛋白浓度进行“绝对测量”，这意味着其测量结果是基于物理原理的真实数值，不受外界环境和个体差异的绝对依赖
高达50Hz的快速测量 >>
无假设绝对测量 >>
氧合血红蛋白和脱氧血红蛋白浓度的单独读数>>
工作方式
在离收集器已知距离处向组织中发射近红外光线。两个不同波长的低强度光线在110 MHz的射频处被调制。被收集的光会被测量并处理，以此得出组织 (大脑或肌肉) 的光学参数 (吸收和散射系数) 。在吸收和散射系数被测定后，可以计算出含氧和脱氧血红蛋白浓度，也就能由此得出氧气饱和度。
绝对测量
本产品的与众不同之处正在于它应用了光子通过高度散射进行迁移的理论知识，这使得我们可以在人类组织这样高度散射和吸收的介质中对光学参数进行绝对测量。
不需要任何校准、估算、假设
由于OxiplexTS对组织的吸收和散射进行了直接测量，它不需要任何的校准、估算或是为了准确测量吸收及血红蛋白浓度而对散射做出假设。将散射从吸收测量中分离这一独特的性能使得ISS OxiplexTS超越了所有其他近红外组织血氧仪技术。
组织氧合绝对值监测：让您的研究受益
多个领域可以从组织氧合绝对值的监测中受益，尤其是在脉搏血氧饱和度因心跳不规律或缺失而无法应用时，以及在所有以组织氧合而非动脉血氧饱和度为关键参数的情况下。因此，OxiplexTS 的应用包括但不限于：
临床血氧监测与神经相关应用
- 周围血管疾病
- 手术/急诊/重症监护室中的脑氧合监测
- 麻醉学
- 心胸外科和血管外科
- 神经外科
- 高海拔生理学
- 高压氧舱中的组织氧合
神经与心理健康研究
- 注意力缺陷多动障碍研究
- 睡眠研究
妇产及新生儿医疗
- 妇女健康和产科学
- 新生儿应用
- 早产儿重症监护
运动与人体工程
- 血流动力学应激监测
- 人体工程学
- 运动医学和运动学
技术参数
性能 | 参数 |
运作方式 | 频域 – 多距离 |
调制频率 | 110 MHz |
测量 | 组织氧气饱和度 |
光源 | 8个发射690nm波长的激光二极管 |
光探测器 | 光电倍增管 |
平均光学功率 | 小于1 mW |
测量通道的数量 | 2 |
传感器 | 所有光纤传感器 |
空间分辨率 | 每个传感器有4个发射器-探测器距离 |
数据采集率 | 从20 ms到数分钟 |
最长实验连续时间 | 长达数天 (250,000数据点) |
与外部计算机连接 | USB |
操作系统 | Windows 11 |
大小 (cm) | 28.9 x 14.6 x 36.2 |
重量 (kg) | 5.4 |
电源要求 | 110 – 240 V; 50/60 Hz |
采样率 | 高达50Hz |
产品配件

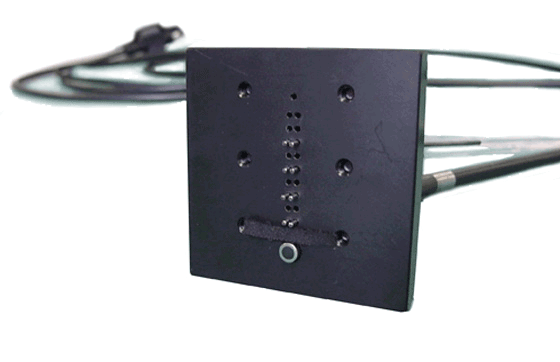

产品介绍
- 该动物传感器专为小型动物（如大鼠、兔子、猪等）的研究设计。
- 传感器由一个黑色塑料底板、八根直径为 400 µm 的核心发射光纤和一个直径为 3 mm 的收集光纤束组成。光纤尖端通过塑料底板上的孔插入；突出的光纤尖端长度可轻松调节，以适应样品的形状。
- 一个橡胶垫圈将光纤固定到位，并为光纤提供弹簧般的张力。发射光纤经过滤波处理，以在特定发射器-探测器距离范围内平衡探测器的光强度。
- 为阻挡光的直接反射，传感器底部在探测器输入端和发射器输出端之间放置了一条可更换的黑色泡沫橡胶条。
产品亮点
- 可直接定制发射器-探测器距离
- 用途广泛，适用于一般研究

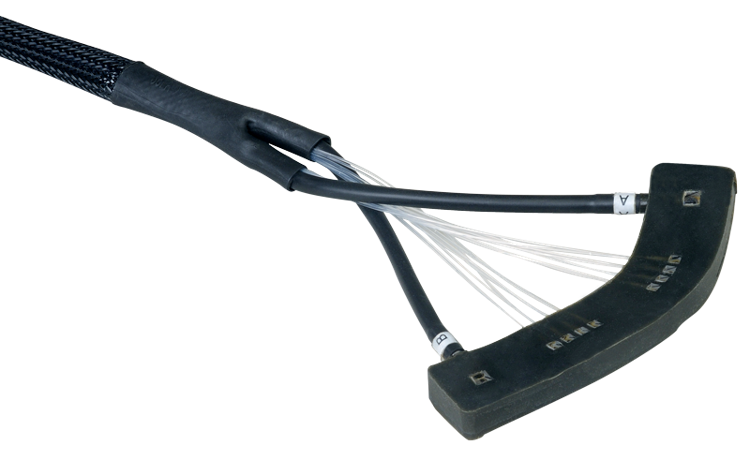

双柔性传感器
普及性介绍
该双传感器光学探头用于额部测量，专为需要同时采集大脑两侧额叶数据而设计（例如，用于睡眠呼吸暂停、多动症的研究）。该传感器由柔软且柔韧的聚氨酯制成，考虑到了额部曲率的影响，并能通过头骨采样至大脑（有效源-探测器分离距离范围）。传感器可通过医用胶粘剂以对称配置固定在额头上，以便每个传感器分别从大脑的右侧和左侧额叶同时采集数据。
关键特征
- 低剖面，非常柔韧且舒适
- 发射器距离和发射器数量选择多样
- 侧入式光纤最大化传感器的灵活性
- 直列式探测器/发射器几何结构最大化了样本组织的重叠
- 可进行曲面测量

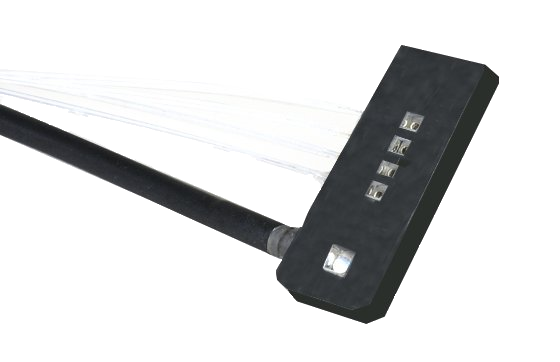

婴儿柔性传感器
普及性介绍
这款婴儿柔性传感器是用聚氨酯橡胶制成的，光纤和棱镜被嵌入其中。它是为在头部等曲面上测量而专门设计的。此产品有右手和左手版本，可以同时在两处进行头部监测。
关键特征
- 低剖面，非常柔韧且舒适
- 发射器距离和发射器数量选择多样
- 侧入式光纤最大化传感器的灵活性
- 直列式探测器/发射器几何结构最大化了样本组织的重叠
- 可进行曲面测量
- 最小机身尺寸，适用于新生儿

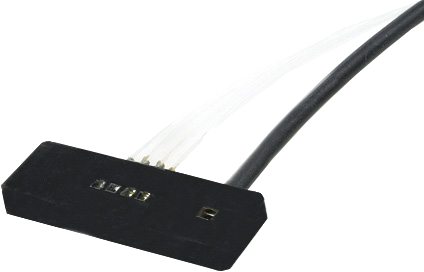

成人柔性传感器
普及性介绍
该柔性传感器由聚氨酯橡胶制成，内部嵌入了光纤和棱镜。它专为测量曲面（如头部）而设计。提供右手版和左手版，可实现双头同时监测。该传感器的机身比同款新生儿头部扫描仪更大，因此不易受到杂散光和背景光干扰。传感器可通过附着在其表面的医用胶粘剂固定。
关键特征
- 低剖面，非常柔韧且舒适
- 发射器距离和发射器数量选择多样
- 侧入式光纤最大化传感器的灵活性
- 直列式探测器/发射器几何结构最大化了样本组织的重叠
- 可进行曲面测量
刚性传感器
普及性介绍
该 MRI 兼容的肌肉传感器专为 MRI 环境优化使用，光纤长度为 10 m，传感器机身不含金属。传感器机身由坚固的塑料制成。
关键特征
- 坚固耐用，用途广泛，适用于一般研究
- 最佳光耦合效率，实现最大信号
- 平坦表面的最大精度和准确性
- 刚性塑料机身
- 标准发射器-探测器距离：2.0、2.5、3.0、3.5 cm
- 可定制发射器-探测器距离：
- 1.5、2.0、2.5、3.0 cm
- 2.5、3.0、3.5、4.0 cm
- 3.0、3.5、4.0、4.4 cm

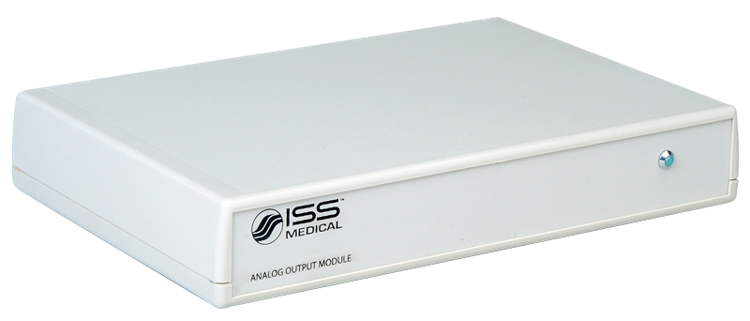

输出接口模块
普及性介绍
这款输出系统用于将OxiplexTS数据导出至一个外部的设备。信号可以为频率10 Hz或以下的输出。OxiplexTS可以在50 Hz的上限下进行测定。总共会提供4个输出：两个通道上的饱和及总血红蛋白浓度。
输入接口模块
普及性介绍
这款辅助的输入界面系统是用来数据记录的，上限为4个被外部设备生成的模拟信号 (脉冲血氧仪、血压监测器、呼吸率监测器、吸入气体混合物监测器等等)。数据会被送入OxiplexTS或是Imagent，会与血氧测定结果一起被显示。这使得用户可以研究组织血氧数据与其他一系列测量结果的相关性。
